智能防盜報警控制器（擴展型）

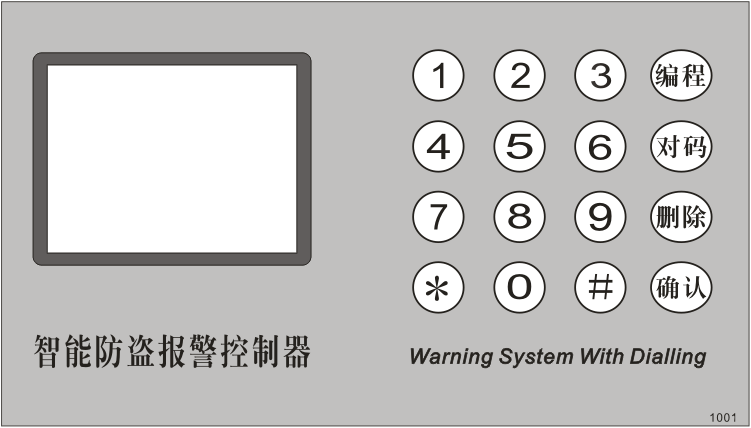

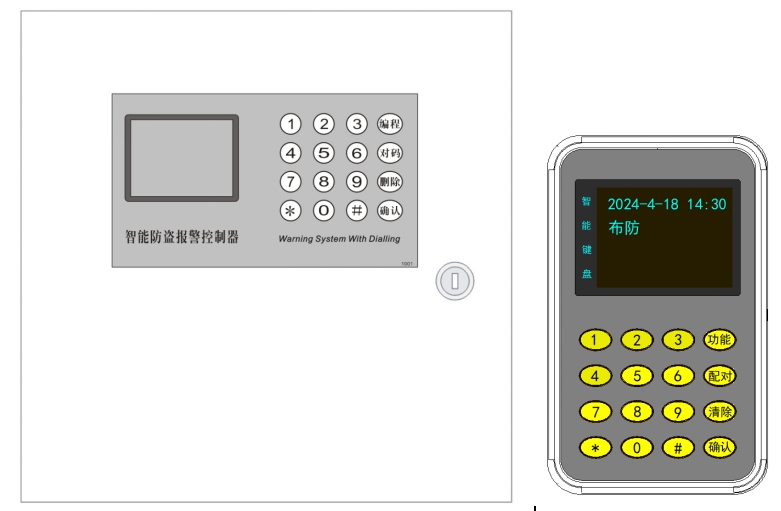

一、主機面板/分體鍵盤

注:主機的“編程、對碼、刪除”按鍵與鍵盤的“功能、配對、清除”按鍵對應功能一樣。

二、功能概述：

1. 本機使用TFT彩屏顯示，內容直觀，操作簡便，可選配TFT彩屏鍵盤；

2. 5000條布撤防及報警記錄，主機及鍵盤均可查詢，記錄包括時間、防區、類型等

3. 實時時鐘，4G模塊可自動校準時鐘，可設置兩組定時布撤防；

4. 8個有線無線兼容防區，250個無線防區，250個網絡IP防區，32個總線防區，支持?jǐn)U展升級到1000總線防區（定制）；

5. 有線防區可每1路獨立設置開路短路報警，每1個防區類型可設置；

6. 1-250防區支持獨立布撤防操作；

7. 可自由設置進入退出延時，可自由設置報警聲時間；

8. 自帶1路繼電器，可擴展16路聯動輸出模塊，可設置關聯1-250防區；

9. 1組編程密碼，用于設置操作，1組用戶密碼，用于布撤防操作；

10. 主機支持交直流自動檢測，交流斷電及恢復自動顯示；（該功能需增配鉛酸電池）

11. 電池數字化檢測、電池欠壓及恢復提示，交流斷電情況下，顯示五檔電量；（該功能需增配鉛酸電池）

12. 可擴展4G模塊、網絡IP模塊、總線模塊、撥號模塊；

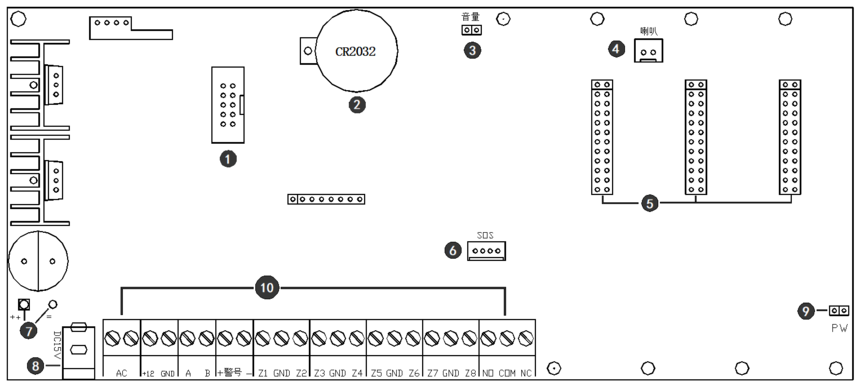

三、主板接口及部件說明：

1. 顯示屏插座：接上蓋顯示屏排線，按方向?qū)Σ寮纯桑?/span>

2. 備用電池：本機實時時鐘備用電池，使用CR2032紐扣電池；

3. 音量插針：出廠配短路帽，短路時音量較低，請注意選擇；

4. 喇叭接口：使用2W 8Ω大喇叭；

5. 三個插槽：可插入4G模塊、網絡IP模塊、總線模塊、電話PSTN模塊等；

6. 預留插槽：可接SOS一鍵報警按鈕；

7. 電瓶接口：帶紅黑線各一條，接12V鉛酸電池，紅色接正極，黑色接負極；

8. 適配器接口：可插入DC 12-15V適配器；

9. 密碼恢復孔：使用金屬針短路5秒，聽到“嘀-”一聲，表示恢復編程密碼為888888

10. 共23接線端子：接交流、鍵盤、聯動模塊、警號、有線防區、繼電器輸出，具體如下：

A. 第1、2端子，可用于接入交流變壓器18V輸入，不區分正負極；

B. 第3、4、5、6端子，輸出12V（500mA），可用于接鍵盤、聯動模塊以及其他輸出設備均可并聯；

C. 第7、8端子，報警時輸出12V（500mA），可接警號或其他報警輸出設備；

D. 第9-20共12個端子，有線8防區輸入，兩防區共用一根地線；

E. 第21、22、23端子，繼電器輸入，NO為常開，報警時與COM閉合，撤防后斷開；NC為常閉，報警時與COM斷開，報警時斷開；

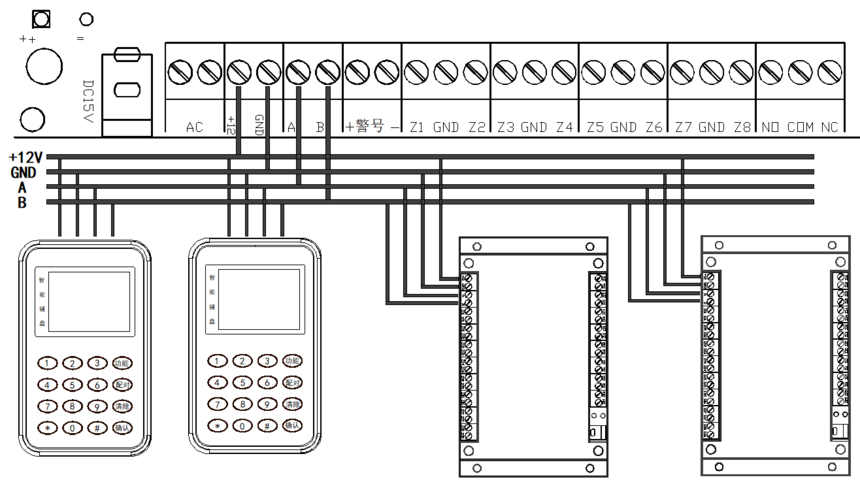

四、鍵盤/聯動模塊接線方式如下：

注意：傳輸距離過長時，鍵盤或聯動模塊可獨立供電,電壓DC:12V，僅使用A、B兩條線與主機相連，

五、
編程項目代碼：

（一）鍵盤待機快速操作

1、通過面板進行外出布防、留守布防及獨立防區布撤防：

A、外出布防

按1 2 3 4 1 確認（“1234”為4位用戶密碼，“1”為“外出布防”代碼），此時彩屏顯示“外出布防” 。

  B、留守布防

按1 2 3 4 2 確認（“1234”為4位用戶密碼，“2”為“留守布防”代碼），此時彩屏顯示“留守布防” 。

  C、撤防

按1 2 3 4 確認（“1234”為4位用戶密碼），此時彩屏顯示“撤防” 。

  D、獨立防區布防

按1 2 3 4 * XXX 確認（“1234”為4位用戶密碼,“*”是獨立防區布防標識，XXX是代表3位防區號）。

E、獨立防區撤防

按1 2 3 4 # XXX確認（“1234”為4位用戶密碼,“#”是獨立防區撤防標識，XXX是代表3位防區號）。

2、記錄查詢

按 編程8 8 8 8 8 8 * 確認，進入記錄查詢。按數字“1”查詢上一條記錄，數字“2” 查詢下一條記錄。

3、退出查詢：

按 * # 確認（立即退出）或等待180秒自動退出。

（二）功能設置：（以下設置都需要進入編程）

進入編程：

接通電源，上電自檢后，按 編程 8 8 8 8 8 8 確認（初始編程密碼為888888），主機響長滴音，彩屏顯示“設置”，即可進行以下操作。

注:各功能設置完成后，需要退出編程狀態，否則主機無法正常工作。

退出編程：

按 * # 確認（立即退出）或等待180秒自動退出。

編程密碼恢復

打開鐵殼上蓋，電路板右下角有“PW”字樣的兩個孔，短路5秒，聽到“滴--”一聲表示編程密碼恢復為“888888” 。
